產品概述

　　ISGD、IRGD型管道泵，是采用低轉速即四六級轉速電機，較普通的二級電機，有靜音，運行更加平穩等優點。該款因采用低轉速電機因此在價格方面可能要稍比普通型貴些。該系列低噪音管道泵全部采用上海名牌四六級電機，運行時平穩無噪音,是一種低噪音立式管道泵，故該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-93的標準要求。產品按國際IS02858標準設計制造。通過國家機械工業部管道泵產品統檢合格。

　　圖片展示：

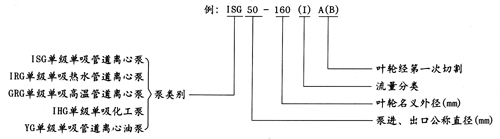

　　型號意義

　　產品用途

　　1．ISGD型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環。浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃.

　　2．IRGD（GRGD）立式熱水(高溫)循環泵廠泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG型使用溫度T<120℃，GRG型使用溫度T<240℃。

　　產品特點

　　1．離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

　　2.離心泵葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。

　　3.低噪音管道泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長離心泵機械密封的使用壽命。

　　4.安裝檢修方便，無需拆動化工泵管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　5.可根據使用要求即流量和揚程的需要采用低噪音管道泵的串、并聯運行方式.

　　6.可根據管路布置的要求采用化工泵的豎式和橫式安裝。

　　ISGD、IRGD低轉速立式管道泵結構說明：

　　IRG立式管道泵結構

　　IRGD型熱水管道離心泵結構說明：

　　1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。

　　2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。

　　3.可根據用戶要求隔熱蓋內安裝風冷裝置。

　　GRG高溫型立式管道泵結構：

　　GRG型結構說明：

　　1.低噪音管道泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。

　　2.熱水管道離心泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。

　　3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。

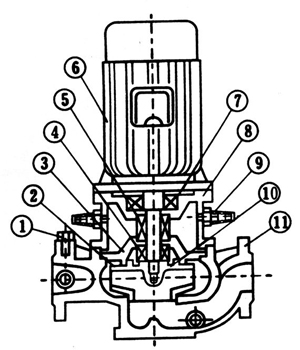

　　ISG立式管道泵結構圖：

　　ISGD型低轉速管道泵結構說明：

　　1.低轉速管道泵與電機同端蓋，軸向尺寸縮短，結構簡單。

　　2.熱水管道離心泵體上設有取壓孔和放水孔。

　　3.熱水管道離心泵體上設有排氣閥，工作前能拐車放泵內空氣。

　　4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。

　　工作條件：

　　1．低轉速管道泵吸入壓力<1.0MPa，或泵系統最高工作壓力<1．6MPa，即化工泵吸入口壓力+泵揚程圣l．6MPa、低噪音管道泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPaBU應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

　　2.環境溫度<40℃，相對濕度<95％。

　　3.化工泵所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2mm。

　　注：如使用介質為帶有細小顆粒，請?jiān)谟嗀浫沾缯f明，以便廠家采用耐磨式機械密封。

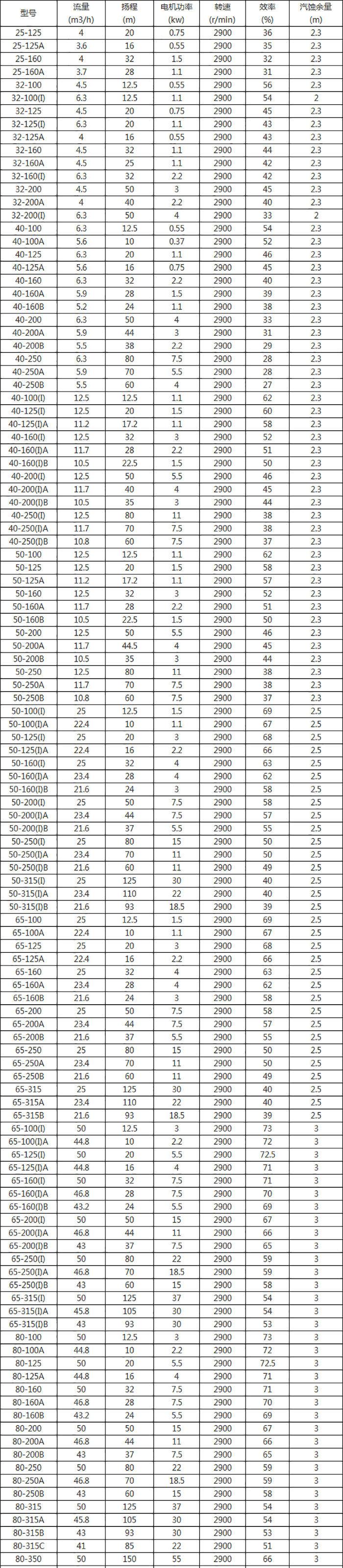

　　產品參數：
